PCI Express x4 対応 FPGA ボード
CameraLink PoCL Base 4ch 入力

  • PoCL対応CameraLinkを4ch搭載した、キャプチャ・ハードウェア画像処理ボード
  • 様々な画像処理アルゴリズムのハードウェア化に対応
  • 画像処理システム全体の高速化を実現

製品概要

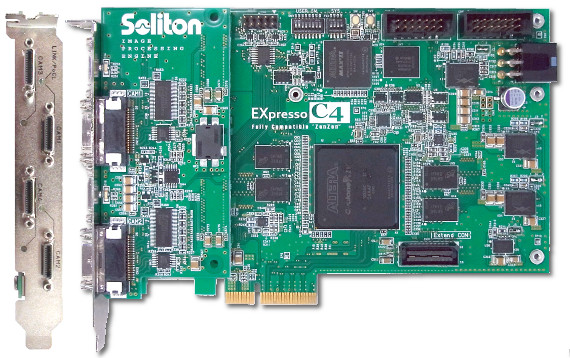

本製品は、PoCL対応CameraLinkを4ch搭載した、キャプチャ・ハードウェア画像処理ボードです。 Altera社のFPGA(Cyclone IV)、DDR2 SDRAM、SSRAM(オプション)を搭載し、様々な画像処理アルゴリズムのハードウェア化に対応します。 FPGAによる高速演算、DDR2 SDRAMでの複数フレームバッファ、SSRAM(オプション)を利用したランダムアクセスなど、データ量の多い三次元画像処理、半導体検査、医療用画像処理、信号処理アプリケーションなどに最適です。 ホストPCとの通信にはPCI Express x4を使用し、Up/Downの転送レートはトータルで 1GB/s です。 PCのホストCPUと並列動作することで画像処理システム全体の高速化を実現します。

カタログ(PDF)

カタログ(PDF)をダウンロードしていただけます。

特長・機能

実装可能 FPGA

設計者は、Altera社のFPGA Cyclone IV EP4CGX150を利用することができます。SDKには簡易のCameraLinkキャプチャ用の設計回路が含まれており、回路を修正・追加することで、ユーザが自由に設計する事ができます。PCI ExpressにはハードIPを利用し、外部メモリコントローラには、Altera社のIPを利用します。

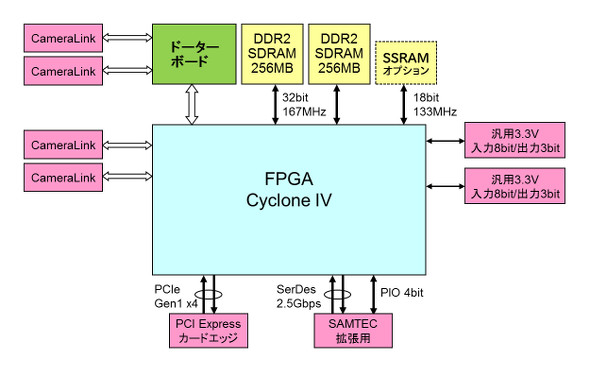

メモリ構成

DDR2 SDRAM
FPGAにはDDR2 SDRAM 256MBが2バンク接続されていますので、複数フレームをバッファすることができます。
Sync Burst SRAM(オプション)
72MbitのSync Burst SRAMをオプションで利用することができます。オーバーヘッドなしでランダムアクセスが可能で、複雑な画像処理にも対応します。

仕様

ハードウェア仕様

FPGA デバイス EP4CGX150 I7N
DDR2 メモリ

256MB x 2バンク 167MHz

Sync Burst SRAM
メモリ(オプション)

72Mbit 133MHz

PCIe バス I/F PCI Express x4 Gen1
PCI ハーフサイズ基板
拡張コネクタ

SAMTEC 60pin x1(SerDes 2.5Gbps 4レーン 高速シリアル)

入力電圧 DC+3.3V、+12V
外形寸法 幅 167.65mm×高さ 115.15mm×板厚 1.6mm(基板サイズ)
使用温度範囲 0~40℃

注)メモリのアクセス速度は回路構成によって異なります。弊社テスト回路の速度であり、保証した値ではございません。

データ転送

PCIe バス転送スピード 最大 600MB/s
転送モード(DMA)
  • PC 側メモリを確保し、DMA 転送を開始。
  • 指定バイト数の転送でコールバックルーチンを呼び出し、終了。
格納用メモリ容量
(PC 側メモリ)
実メモリ 128GB まで 仮想メモリ 16TB まで

SDK仕様

対応 OS
  • ・Windows 7
  • ・Windows XP Professional x86/x64
  • ・Linux(お問い合わせください)
  • 付属
    アプリケーション
  • ・画像取り込み表示のサンプルアプリケーション
  • ・FPGA接続のメモリアクセスサンプルプログラム
  • ・画像取込み用ライブラリ及びPCI Expressドライバ
  • オプションボード仕様

    現在、利用できるオプションボードはございません。

    事例

    応用事例は EXpresso シリーズのページ「事例紹介」にございます。

    オープンプライス。価格については、お問い合わせください。
