複数キャリア対応マルチリンク機能で安定した映像伝送
Smart-telecaster™ シリーズ最新型 Zao-X

users-guide

faq
  • 最短50ms 超短遅延映像伝送
  • 最大6回線の複数キャリア対応のマルチリンク機能
  • 最大対応解像度4K/60fps

Zao-X_banner_rev2RC_LP_banner

超短遅延・4K/60fps・5G対応※1へ進化
Smart-telecaster™ Zao-X

複数キャリア対応・最短伝送遅延50ms・最大解像度4K/60fps

Zao-X_4sides

モバイル回線を利用して高画質の動画をライブ中継する”Smart-telecaster”シリーズの最新モデルです。

不安定なモバイル回線に最適化されたSolitonオリジナルプロトコル「RASCOW」が「RASCOW2」へ進化。映像伝送の課題だった遅延を大幅に短縮。対応解像度を4Kまで拡大しました。

*1:付属するMLUは5G未対応

超短遅延伝送を実現する"RASCOW2"テクノロジー

RASCOW2-Image_50ms

映像を取り込みつつエンコードを実行し送信、受信したデータ毎にデコードしディスプレイへ。

「RASCOW2」では、各処理を並列化して行うことで、大幅に伝送時間を短縮しました。

高精細な4K映像をモバイル回線で伝送

複数キャリア対応のマルチリンク機能で、抜群の安定性を誇る"RASCOW2"と、優れた圧縮効率の"H.265 / HEVC"。2つのタッグでモバイル回線による高精細な4K/60fps映像の伝送を実現。

ZaoView-4K-Demo-Image

画像はイメージです

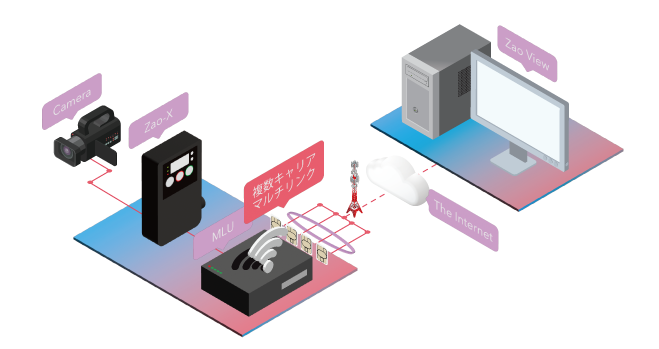

複数キャリア4回線をマルチリンク※1するMLU(Multi Link Unit)

*1:マルチリンクとは、複数の通信キャリアを束ねて1つの回線として扱う技術。

MLUは、”Smart-telecaster Zao-X”用に最適化された通信ユニット。

4G / LTEのnanoSIMを4枚挿入しマルチリンク環境を構築。(5G未対応)

複数キャリアのSIMが利用可能で、あらゆる環境で映像伝送が可能に。

”Smart-telecaster Zao-X”とUSBケーブルで接続することで簡単に利用できます。

MLU‐isometric

受信ソフトウェアは、超短遅延伝送か、従来製品との互換性や複数chの同時受信かなど、用途に応じて選択可能です。

Zao View HD View V5
最大同時受信数 1ch受信 4ch受信
対応送信機 Zao-X Zao / Zao-S / ZaoApp / Zao-X
送信モード Bandwidth Mode / Low Latency Mode Bandwidth Mode
解像度 最大3840×2160 最大1920×1080
外部出力※1
720p / 1080i / 1080p / 2160p 720p / 1080i / 1080p
遅延※2 50−400ms 600−800ms

*1:Zao Viewの外部出力機能はオプションです。

*2:使用状況により異なります。

2022年10月現在

受信ソフトウェア "Zao View"

4K/60fps受信・外部出力に対応。超短遅延性能を発揮する"Zao View"。
遠隔操縦ソリューションの最適解。

Z4G4_ZaoView

受信ソフトウェア "HD View V5"

ZaoやZao-Sなど従来製品とZao-Xがまとめて同時4ch受信が可能。
インタレース信号映像の外部出力にも対応。

Z4G4_HDViewV5

Smart-telecaster Zao-X ハードウェア仕様

項目 内容
名称 Smart-telecaster Zao-X
重量 約560g
サイズ

幅100.2mm × 高さ161mm × 奥行き43mm

(突起部分を除く)

電源電圧 12V
消費電力 15W
動作環境

動作時:-5 ~ +40℃ / 10 ~ 95%RH

保存時:-20 ~ +70℃ / 10 ~ 95%RH

(結露無きこと)

映像入力端子 3G-SDI BNC x1 / HDMI x1
USB端子 USB2.0 Type-A x2
内蔵Ethernet RJ-45型ジャック x1


*2022年12月現在のものです。

Smart-telecaster Zao-X 機能仕様

項目 内容
対応View Zao View
伝送方式

遅延優先モード (Low-latency)

帯域優先モード (Bandwidth)

暗号方式 AES 256bit
Video伝送 エンコード方式 H.265 / HEVC (512kbps - 20Mbps)
エンコードモード ULL / Normal
入力インターフェース HDMI / SDI (BNC端子)
Audio伝送 順方向-1 入力 Embedded (HDMI / SDI)
チャネル Stereo / Mono (L)
エンコード方式 Opus (16 - 320kbps)
サンプリングレート 48kHz
順方向-2 入力 USBオーディオ / Bluetooth (MLU)
チャネル Stereo / Mono (L)
エンコード方式 Opus (16 - 320kbps)
サンプリングレート 16kHz / 48kHz
送り返し 出力 USBオーディオ / Bluetooth (MLU)
チャネル Stereo / Mono (L)
エンコード方式 Opus (16 - 320kbps)
サンプリングレート 16kHz / 48kHz
Serial通信 Baudrate 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200
Parity

none / even / odd

(data bit 8固定, stop bit 8固定)

Packetize Mode None / COBS
LANトンネル インターネットプロトコル IPv4
パケット TCP / UDP / ICMP
パスフレーズ認証 12桁の数字


*2022年12月現在のものです。

Zao-X 対応映像フォーマット

ULLモード HDMI 1920x1080 25p / 29.97p / 30p / 50p / 59.94p / 60p
50i / 59.94i / 60i
1280x720 50p / 59.94p / 60p
SDI 1920x1080 25p / 29.97p /30p / 50p / 59.94p / 60p
50i / 59.94i / 60i
1280x720 50p / 59.94p / 60p
Normalモード HDMI 3840x2160 25p / 29.97p / 30p / 50p / 59.94p / 60p
1920x1080 25p / 29.97p / 30p / 50p / 59.94p / 60p
50i / 59.94i / 60i
1280x720 50p / 59.94p / 60p
SDI 1920x1080 25p / 29.97p / 30p / 50p / 59.94p / 60p
50i / 59.94i / 60i
1280x720 50p / 59.94p / 60p


*2022年12月現在のものです。

Zao View 仕様

項目 内容
名称 Zao View
対応送信機 Smart-telecaster™ Zao-X x1
対応ハードウェア※1 ワークステーションタイプ / ノートPCタイプ
伝送方式

遅延優先モード (Low-latency)

帯域優先モード (Bandwidth)

Video伝送 エンコード方式 H.265 / HEVC (512kbps-20Mbps)
エンコードモード Normal, ULL
出力インターフェイス DisplayPort, HDMI, SDI※2
Audio伝送 順方向-1 入力 Embedded (HDMI / SDI)
チャネル Stereo / Mono (L)
エンコード方式 Opus (16 - 320kbps)
サンプリングレート 48kHz
順方向-2 入力 USBオーディオ
チャネル Stereo / Mono (L)
エンコード方式 Opus (16 - 320kbps)
サンプリングレート 16kHz / 48kHz
送り返し 出力 USBオーディオ
チャネル Stereo / Mono (L)
エンコード方式 Opus (16 - 320kbps)
サンプリングレート 16kHz / 48kHz
Serial通信 Baudrate 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200
Parity

none / even / odd

(data bit 8固定, stop bit 8固定)

Packetize Mode None / COBS
LANトンネル インターネットプロトコル IPv4
パケット TCP / UDP / ICMP
Audio伝送 Target Delay 0-1000ms
Video External Delay 0-1000ms (Target Delayより小さい値)
Audio External Delay 0-1000ms (Target Delayより小さい値)
パスフレーズ認証 12桁の数字


注釈
*1:弊社指定機種(詳細についてはお問い合わせください)
*2:SDI外部出力(4K)についてはオプション(詳細についてはお問い合わせください)

*2022年12月現在のものです。

HD View V5 仕様

項目 内容
名称 Smart-telecaster HD View V5
Video伝送 同時接続数 4
対応ハードウェア ワークステーションタイプ
対応送信機

Smart-telecaster Zao-X, Zao App

- 販売終了製品 -

Smart-telecaster Zao-S, Smart-telecaster Zao, Smart-telecaster HD Cam, Smart-telecaster for iOS ML, Smart-telecaster for Android ML

エンコード方式 VP8, H.265 / HEVC (16〜10240kbps) ※1
Audio伝送 入力 内蔵サウンドカード
チャネル Streo / Mono ※1
エンコード Opus / Vorbis ※1
サンプリングレート 8〜48kHz ※1
出力 映像出力機より出力
ビットレート 7.81~488.28kbps ※1
遅延設定 0msec~30000msec ※1
外部出力 映像出力機 BlackmagicDesign Decklink Quad 2 (4ch同時出力)
対応信号入力 1920x1080 59.94p / 50p / 29.97p / 25p / 59.94i / 50i ※1
1280x720 59.94p / 50p ※1
その他機能(Zao-X非対応)

ファイル受信

蓄積ファイル(.taf)再生 ※2

静止画取得

中継映像録画、映像再配信(RTMP、RTSP)

注釈

*1:送信機により異なります。

*2:蓄積ファイル(.taf)はSmart-telecaster ZaoのRec&Goにより生成される独自仕様のファイルです。


*2022年12月現在のものです。

MLU 仕様

項目 内容
名称 Muliti Link Unit
重量 約340g
サイズ

幅140 x 高さ95 x 奥行き45 mm

(突起部分を除く)

電源電圧 15v (USB PD経由)
動作環境

動作時:-5 ~ +40℃ / 10 ~ 95%RH

保存時:-20 ~ +70℃ / 10 ~ 95%RH

(結露無きこと)

LTE モデム ×4 内蔵
Wi-Fi IEEE802.11 b / g/ n 2.4GHz
GNSS GPS, Galileo, QZSS, BeiDou, GLONASS
Wi-Fi

2.4GHz帯 (802.11bgn)

暗号化方式:WPA2-PSK(AES)


*2022年12月現在のものです。
